在封装机械中，塑料袋、纸箱和标签等轻簿物的供送和封装通常采用真空吸盘装置。在永创101A 型全自动贴标机中，上标以及贴标装置如图4 所示。吸标转鼓2 将空白标签从标签盒1 中取出，经打码器5写入生产时间后，再转入贴标转鼓3由上胶辊4 上胶水，最后将标签贴在盒口上。在这一过程中，吸标转鼓和贴标转鼓均使用真空吸盘吸附标签。该设备改进前由KRX7A -P -V-03 型真空泵提供真空源，该系统除真空泵外，还需配备电磁阀、真空开关等元件，不仅占用空间大，而且成本也很高，系统回路如图5 所示。



全自动贴标机示意图真空发生器系统回路图

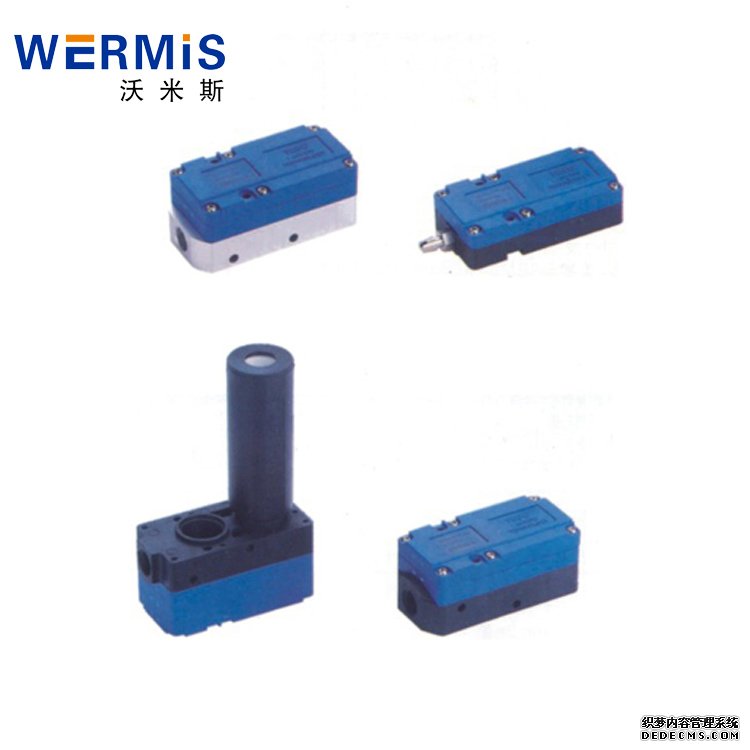

　　由于该系统真空元件只能安装在机器底部，离吸标转鼓和贴标转鼓较远，吸附响应时间较长，因而限制了包装机速度。改用真空发生器作为真空源后，系统回路如图6 所示。该系统直接接入本机气源，由电磁阀3控制气路通断；电磁阀3 得电，吸盘便可工作；电磁阀3 断电，吸盘停止工作。由于真空发生器小巧，可安装在吸盘附近，吸附响应时间较原系统缩短0.5s，提高了机器的工作效率。
